Mengatasi Android mati setelah selesai flash

;
Bootlop
  Hay sobat technisi semua gimana kabar nya, sopasti baik2 jakan....?
Disini saya akan membagikan tutorial tentang cara mengatasi Android bootlop, tapi kenapa yaa? Setelah di flash gakmau hidub, gagal flash atau ERROR yang lain nya hehehe. Tenang gakusah khawatir selagi Masi ada kemauan untuk berusaha pasti hp pasien Anda sembuh kok. Amiiin?

    Mungkin sobat technisi sekarang lagi mengalami pusing seperti yang saya alami beberapa waktu lalu. Satu Minggu yang lalu tepat nya, saya kedatangan tamu dengan membawa lenovo S850 yang bootlop. Kata beliau sudah di bawa keservis Center Lenovo Tanjung karang namun hasilnya nihil. Kata si mas technisi centernya dah gak bisa di flashlagi pak karena kene hadwer nya, tepat di IC MMC kali bapak bersedia ganti mathebot(mesin) dengan harga 1,2 sudah termasuk PPN pak, dan si bapak hanya tersenyum dengan raut muka tak bersedia menggantinya.
Begitu sibapak pamit dari markas saya, dan sayapun mulai beraksi dengan peralatan kerja yang sudah menunggu dari tadi.
Ok langsung saja...........!

1. pertama saya sediakan komputer dengan peralatan lengkap, setelah itu saya buka flashtool fersi 3.0. dan image yang sesuai dengan kode yang tertera di balik hp. saya jalankan flashtool tadi. Dan ternyata hasil nya BROM ERROR .....(5069)


2. Untuk meyakinkan bahwa yang rusak IC MMC yang sudah melemah saya lanjut pakai flashtool versi 5.0.saya jalankan dan ternyata belum sampai 5% perjalanan sudah menunjukkan BROM ERROR ......(5069)

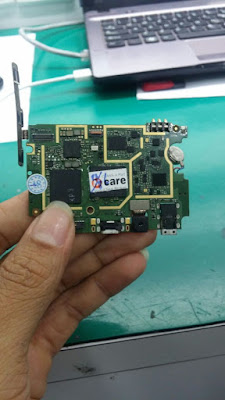

Langkah selanjutnya saya mulai curiga dengan ic MMC . Buka kesing dengan rasa curiga yang menghantui setelah terbuka ternyata betul ic MMC tidak timbul reaksi(tidak bekerja)

Untuk langkah selanjutnya merebol ic MMC



Peralatan dan perlengkapan


1. Cairan siongka, berguna untuk mendinginkan dan mempermudah pencetakan dan pencopotan ic MMC

2. Cairan IPA ( tiner A special ). Berfungsi sebagai pembersih setelah proses penyodetan/ pencopotan ic MMC
3. plat BGA
Merupakan alat untuk mencetak/ pemasangan ic MMC
4. tissu
Berguna untuk membersihkan ujung solder dari timah yang menempel
5. Sikat dan kuas
Berguna untuk membantu proses pembersihan
6. Blower
Merupakan alat yang wajib untuk seorang technisi hp, yang berguna sebagai pemanas atau alat bantu dalam proses pencopotan ic MMC
7. Timah pasta atau cair
Berguna untuk timah pencetak ic MMC
8. pinset
Merupakan alat yang dibutuhkan untuk membantu dalam pengangkatan ic MMC
9. Solder
Merupakan alat di butuhkan yang berguna untuk penyodetan
10. Timah gulung
Merupakan bahan untuk perekat komponen elektronik yang salah satunya untuk merekatkan ic MMC
11. Kaca pembesar
Alat bantu untuk melihat proses melihat saat penyodetan

Proses pengangkatan ic MMC


1. Perhatikan / ingat tanda titik jangan sampai salah. Lalu beri songka pada sisi-sisi ic dan di tengah nya.

2. Atur suhu panas 3-6. Dan tekanan udara 2-4 pada Blower, setelah dirasa panas telah mencukupi arahkan posisi ujung Blower pada sisi ic yang telah di beri siongka. Jangan sampai fukus pada sisi saja usahakan panas merata.
3. Setelah Timah yang melekat di bawah ic sudah mencair, angkat dengan pinset secara berlahan dan hati-hati
4. Setelah ic sudah terangkat, Blower ulang bagian kaki ic agar tidak ada Timah yang menempel. Dan rapikan juga bekas dudukan ic tadi.

Proses pemasangan ic MMC

1. Perhatikan perataan pada kaki ic MMC tadi dan papan materbot( mesin) kalau di rasa belum rata Solder ulang sampai tak ada Timah yang menempel satu sama lain
2. perhatikan garis tanda letak sebagai patokan ic MMC
3. Untuk penguncian gunakan pasta fluk kental pada papan/ mesin secara merata
4. Setelah dirasa cukup proses diatas maka kita lanjut, jepit ic MMC pakai pinset dan letakkan secara berlahan( ingat posisi tanda titik) lalu arahkan Blower pada sisi ic MMC ,
5. Setelah di rasa ic MMC menempel Blower ulang untuk membersihkan bekas Timah yang berguna ceceran.
6. bersihkan dengan tiner Sikat secara berlahan agar hasilnya lebih rapi.
7. Selesai

Proses dirasa sudah selesai pasang semua bagian hp lalu hidupkan. Dan ternyata assek peluang 250 sudah didepan mata.

  Kalau mungkin hp sobat technisi belum hidub atau belum ada tanda-tanda ada kehidupan ulangi cara di atas dengan sabar.
Mungkin kalau ada yang kurang jelas atau kurang faham bisa tanya dengan tetangga sobat atau WA. 085768823177
